pvc鞋底防滑好吗，PVC鞋底的优缺点

投稿用户 • 2022年10月17日 am9:01 • 营销推广 • 阅读 359

PVC因为为性价比高，在鞋材上被广泛应用，但是白色的鞋底经常会出现变色发黄的现象，尤其是夏季高温天气变色更甚，要想防止鞋底变色发黄，首先应该明确变色发黄的原因，然后对症下药即可。

问题一：

鞋底切开，有发黄的现象，稳定剂的配方中有，三盐，水滑石，硬脂酸铅，硬脂酸钡，硬脂酸锌等

原因和解决办法：

增加稳定剂的用量，提高稳定性就可以解决了。

鞋底中央发黄，主要原因是因为稳定性不够，解决这个问题的方法，增加三盐的用量，把硬脂酸铅的用量降低，也就是说用三盐等量代替一部分硬脂酸铅，同时加入5%左右的水滑石就可以了，三盐在稳定剂中的含量达到10%以上。

问题二：

平常生产都没有什么问题，但是到了夏季，特别是高温天气，做出来的鞋底就会发黄，配方没有改变。

原因和解决办法：

应该是增塑剂析出的原因，PVC鞋底是属于增塑剂添加比较多的行业，一般添加量在50ppm~100ppm，而且增塑剂配方和替代品鱼龙混杂，我见过添加氯化石蜡的，甚至白油配合二丁使用，在高温的情况下很容易析出至鞋材表面，造成鞋底发黄。选择比较稳定的增塑剂厂家，使用分子量比较大的增塑剂，配合使用高目数的钙粉，他们能提高分散性和吸油性；这样析出的概率会减少很多。

问题三：

我使用铅盐稳定剂做鞋底就会发黄，但是用钙锌稳定剂就没有问题，这又是什么原因？

原因和解决办法：

应该是铅盐稳定剂本身的原因。使用铅盐稳定剂，尤其是粉末状三盐二盐等，气温高的情况下，遇到硫元素就会发生铅污染或者可以叫硫污染，发黄变色。应对的方法就是更改配方，选择钙锌稳定剂，减少铅污染和硫污染就OK了。最好配方加一点荧光增白剂，这样出现发黄的概率会更少。

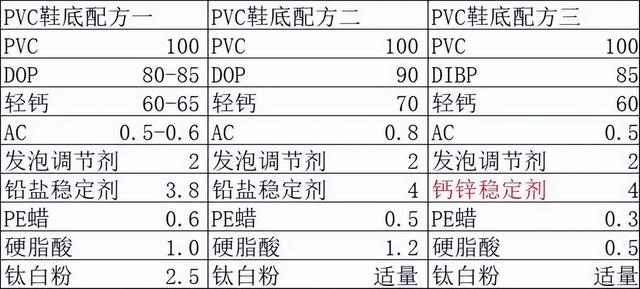

福利时间，列几个鞋底稳定剂配方。

创业项目群，学习操作 18个小项目，添加微信：923199819 备注：小项目！

本文内容由互联网用户自发贡献，该文观点仅代表作者本人。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容，请发送邮件至 zoodoho@qq.com举报，一经查实，本站将立刻删除。
如若转载，请注明出处：https://www.zodoho.com/49898.html

pvc鞋底防滑好吗，PVC鞋底的优缺点

相关推荐
