一、知识点来源

选自22G101-1钢筋平法图集“柱平法施工图制图规则”第8页；

二、知识点简介

1、框架柱内纵向钢筋是如何进行表示的，22G101分了几种情况？

三、干货

1、框架柱钢筋22G101-1图集要求的注写方式，分为以下几种情况：

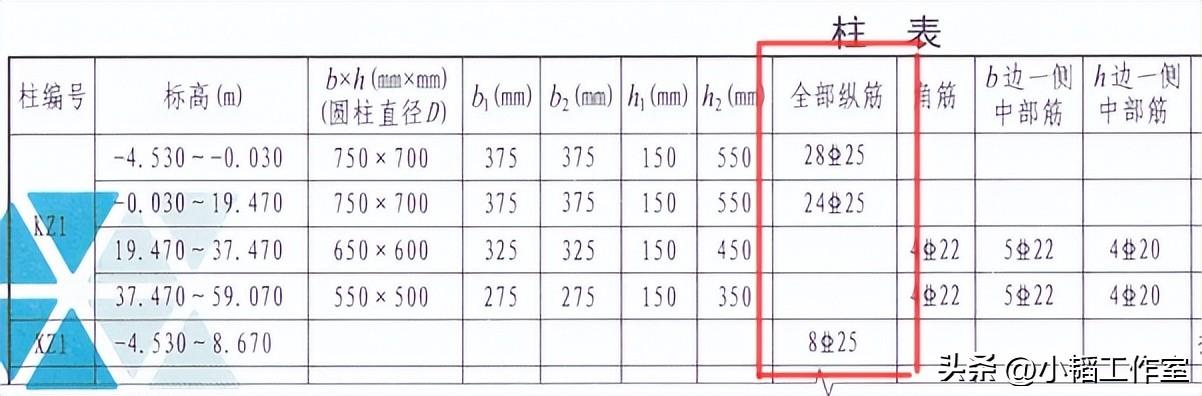

（1）当柱纵筋直径相同、各边根数也相同时（包括圆形柱子等），可以将纵向钢筋写在同一栏中进行表示，例如下面图例：

①其中KZ1第一行，全部纵筋28C25（这里用C代表三级钢符号）的意思是，框架柱纵向钢筋一共为28根钢筋，四个侧面，每面7根均分。

一二三四级钢筋符号怎么输入可复制粘贴,一二三四五级钢筋符号复制

框架柱注写列表式

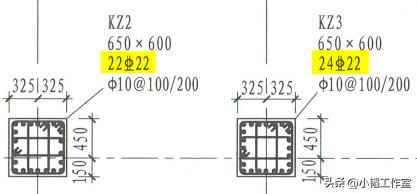

②再例如下面截面注写，其中22C22或24C22（用C表示三级钢符号），表示框架柱四面的总钢筋根数配置情况，但是这里和上面①的有点不一样，上面的①中钢筋是四面均等布置的，这里截面注写方式需要注意，注意截面里面四面有钢筋的根数（一个个点），h面和b面的钢筋根数需要按截面图中进行配备。

我们在日常施工中遇到过很多，截面图中钢筋点与数字对不上，那就需要问设计了，常规从严处理或按截面钢筋点数进行。

一二三四级钢筋符号怎么输入可复制粘贴,一二三四五级钢筋符号复制

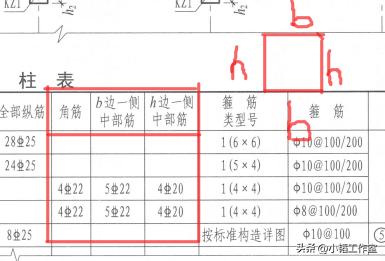

（2）除（1）的情况外，框架柱纵筋应该分角筋、截面b边中部钢筋（不包括角筋了）、截面h边中部钢筋（不包括角筋了），这三项必须分开注写。如果两个b边钢筋配置相同可以仅表示一边即可，另一边对称设置，h边同理。

一二三四级钢筋符号怎么输入可复制粘贴,一二三四五级钢筋符号复制

这里一定要注意，框架柱四角钢筋一定是单独配备和表示的，除了四面钢筋全部一样外，角部钢筋必须单独注写，四面钢筋注写时，就不包括角部钢筋了。

一二三四级钢筋符号怎么输入可复制粘贴,一二三四五级钢筋符号复制

四、总结

每天若干个知识点分享，主要针对刚步入建筑行业、在校学生、或者想学习建筑知识的小伙伴，我们分享不限于钢筋，日后还会针对国家标准规范和现场进行知识点介绍，全部免费分享给大家，希望多多关注和点赞转发。

有的小伙伴问为什么每次分享知识点很少，我坚持每篇文章就一个知识点，多写、多发，如果文章太长、字数太多，看起来也比较费劲，希望理解吧！
