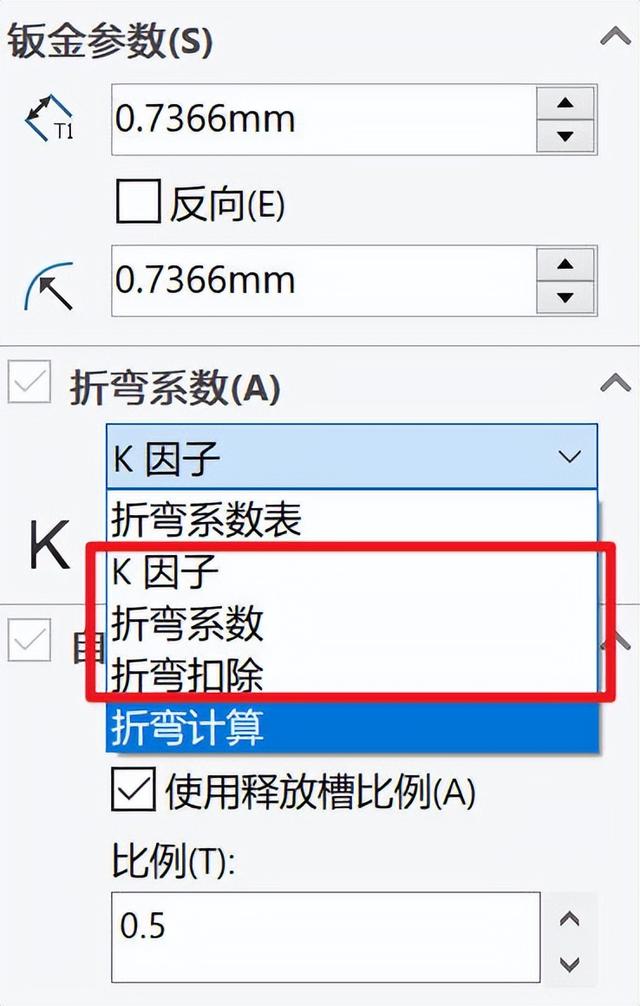

当我们在使用Solidworks在做钣金设计时，有几个参数是总能够遇到的，那就是折弯系数、折弯扣除以及K-因子，如下图1所示

图1 Solidworks钣金参数

那么，上述这三个参数都是什么意思呢？它们之间又有着怎样的关系呢？下面，小编就来为大家详细的介绍一下。

图2 Solidworks钣金折弯(参数)示意图

T——板材整体厚度；r——折弯半径；

A——折弯角度；L1、L2——参考逆转距离

在这里，我们需要先简单的了解一下钣金折弯过程的基本情况：如上图2所示，黑色实线轮廓可以看作是一块板材折弯时的截面图，在LAB区间内的材料发生了折弯，而与之对应的圆心角A称为折弯角。在整个折弯过程中，靠近折弯圆心一侧（下文简称“内侧”）的材料会被压缩，而远离圆心一侧（下文简称“外侧”）的材料会被拉伸，所以，有一点我们是可以肯定的（不论我们是否看得见或摸得着），那就是在从内侧过渡到外侧的过程中，一定是有一个层面上的材料，既没有被压缩，也没有被拉伸，我们把这个层面称为中性层，暂且以图中虚线表示。我们把从板材的内侧面到中性层的厚度记为 t 。

现在，我们来介绍开篇提到的三个参数的概念：

1、k-因子指的就是 t 和 T 的比值，即

K=t/T (0≤K≤1)

2、折弯系数指的就是中性层在折弯区间中的截面线长度，即图2中LAB的弧线长度值。

LAB=(r+t)×A×π/180

3、折弯扣除指的就是图2中两倍的参考逆转距离与折弯系数的差值，在这里我们记为Δ（德尔塔）(Δ≥0)，当折弯材料在参考(线)内侧时，我们采用逆转距离L2进行计算，而当折弯材料在参考(线)外侧时，我们采用逆转距离L1进行计算，即

Δ=2L2-LAB 折弯材料位于参考(线)内侧

Δ=2L1-LAB 折弯材料位于参考(线)外侧

下面，我们再来说一说，使用上述三个不同的参数时，我们如何分别计算展开折弯：

我们记上述板材展开后总长度为L，则

K-因子计算法：

LAB=(r+t)×A×π/180

L=LA+LB+LAB=LA+LB+(r+KT)×A×π/180

折弯系数计算法：

L=LA+LB+LAB

折弯扣除计算法(分两种情况)：

①折弯材料位于参考(线)内侧：

L=LA+LB+2L2-Δ

②折弯材料位于参考(线)外侧：

L=LA+LB+2L1-Δ

最后，我们再来说一下上述三个参数之间的关系：

K-因子和折弯系数之间的关系：

LAB=(r+KT)×A×π/180

K-因子和折弯扣除之间的关系(分两种情况)：

①折弯材料位于参考(线)内侧：

Δ=2L2-LAB

L2=(r+KT)×tan(A/2)

Δ=2×(r+KT)×tan(A/2)-(r+KT)×A×π/180

②折弯材料位于参考(线)外侧：

Δ=2L1-LAB

L1=r×tan(A/2)

Δ=2×r×tan(A/2)-(r+KT)×A×π/180

折弯系数和折弯扣除之间的关系(分两种情况)：

①折弯材料位于参考(线)内侧：

Δ=2L2-LAB

L2=(r+KT)×tan(A/2)

Δ=2×(r+KT)×tan(A/2)-LAB

②折弯材料位于参考(线)外侧：

Δ=2L1-LAB

L1=r×tan(A/2)

Δ=2×r×tan(A/2)-LAB

以上就是有关三个折弯参数的内容了，另外需要提醒大家的就是，使用上述三个参数在Solidworks中进行设置时，需要结合实际情况，不要随便设置参数，目前小编发现，在Solidworks软件中输入一些不切实际的参数值时，软件也不会报错。根据上述关系式，并结合实际，我们就可以推算出相关参数的可行性范围，感兴趣的网友可以试着在Excel中创建一下三个参数之间的转换关系表，如有需要，也可以关注我，并私信小编，我可以将自己制作好的换算表(已在Solidworks中检测，没问题)作为粉丝福利，分享给大家哦！！！下面就通过一段视频，来看一下小编创建好的换算表吧！！！
